#6 vs #8 csavarok, zsebfuratok mérete és szénacél hatlapú csavarvezető

Különbség a 6-os és a 8-as csavarok között

A 6-os és a 8-as csavarok közötti különbség az átmérőben, a teherbírásban és az egyes méretekben megfelelő alkalmazásokban rejlik. Az Egyesült Államokban használt Unified National csavarmenetrendszerben a csavar idomszerszámai közvetlenül a szár átmérőjének felelnek meg: a A #6 csavar fő átmérője 0,138 hüvelyk (3,51 mm) , míg a #8 csavar mérete 0,164 hüvelyk (4,17 mm) . Ez a 0,026 hüvelykes különbség csekélynek tűnhet, de jelentős hatással van a tartási szilárdságra, a pilotfuratok méretére és a hardverrel való kompatibilitásra.

A 6-os csavarok könnyebben használhatók. Általában vékony anyagokban használják őket - fémlemezek 18-ig, könnyű famegmunkálású asztalosok, szekrény hátlapjai és műanyag burkolatok -, ahol az esztétikai szempontok miatt kisebb rögzítőfej kívánatos, vagy ahol az anyagvastagság korlátozza a csavar hosszát. Csökkentett szárátmérőjük kisebb nyírószilárdságot jelent, így nem alkalmasak teherhordó csatlakozásokhoz szerkezeti favázas vagy nehéz konzolos rögzítéshez.

A #8 csavarok a sokoldalúbb általános célú méretűek. Ezek az alapértelmezett választás a fedélzeti építéshez, a bútorok összeszereléséhez, az aljzatbeépítéshez és a legtöbb belső asztalos alkalmazáshoz. A nagyobb átmérő lényegesen nagyobb kihúzási ellenállást biztosít – a csavarnak az anyagból való egyenes kihúzásához szükséges erőt –, ami a fa rögzítésénél a legfontosabb szilárdsági paraméter. Egy tipikus puhafa szubsztrátumban a #8 csavar kb 20-30%-kal nagyobb kihúzási ellenállás mint egy azonos hosszúságú #6 azonos beágyazási feltételek mellett.

A pilótafuratok mérete is különbözik: a #6 csavarok keményfában általában 3/32 hüvelykes pilótát igényelnek, és gyakran tűlevelű fában csavarok nélkül is meghajthatók, míg a #8 csavarokhoz puhafában 7/64 hüvelykes, keményfában pedig 1/8 hüvelykes csavarok szükségesek a hasadás megelőzése érdekében. A két méret összekeverése előfúráskor gyakori forrása a lecsupaszított furatok és a meghasadt munkadarabok a befejező ácsmunkákban.

Milyen méretű csavarok a zseblyukakhoz

A zsebfuratok megfelelő csavarméretének kiválasztása az összeillesztendő munkadarab vastagságától függ, nem pedig a fúrandó anyag vastagságától. A zsebfuratú asztalosok úgy működnek, hogy egy durva menetű csavart szögben behajtanak az egyik deszkán, és egy másodpercig a homlokoldali szálakba vagy szélekbe húzzák, és a csavarnak elég hosszúnak kell lennie ahhoz, hogy megfelelő menetkapcsolatot érjen el anélkül, hogy áttörné a másik oldalt.

A zseblyuk csavarok méretezésének ipari szabványos referenciája a Kreg Tool-tól származik, amelynek befogórendszere a következő irányelveket határozza meg:

• ¾ hüvelykes anyag (18-19 mm): 1-¼ hüvelykes durva menetű zsebcsavar, #8 átmérő – a leggyakoribb konfiguráció a szekrény- és bútorgyártásban.
• ½ hüvelykes anyag (12-13 mm): 1 hüvelykes durva menetű zsebcsavar, #8 átmérőjű – fiókos doboz oldalakhoz, vékony rétegelt lemezekhez és könnyű karkasz-munkákhoz használható.
• 1-1-½ hüvelykes anyag (25-38 mm): 1-½ hüvelyk és 2-½ hüvelyk közötti durvamenetű csavarok, #8-tól #10-es átmérőjűek – vastagabb keményfa alapanyagú homlokzati asztalosmunkákhoz megfelelőek.
• Lemezáruk és rétegelt lemez (MDF, forgácslap): Az egyenértékű tömörfa-választékkal megegyező hosszúságú, finommenetű zsebcsavarok – a finom menetek biztonságosabban tapadnak a gyártott panelanyagokhoz, mint a durva menetek, amelyek hajlamosak a puhább aljzatban csíkozásra.

A zsebfurat-asztalosok leggyakoribb hibája a túl hosszú csavar használata, aminek következtében a hegy kilép a fogadó tábla bemutató felületén. Másodlagos hiba a durva menetű csavarok használata MDF-ben vagy melamin bevonatú forgácslapban, ahol a szélesebb menettávolság nem képes megfelelő kihúzási ellenállást kialakítani az alacsony sűrűségű maganyagban. Előlap-keret-szekrény-doboz csatlakozásokhoz a gyártószekrényekben, #8 × 1-¼ hüvelykes finommenetű csavarok A ¾ hüvelykes lapos áruk megbízható szabványt képviselnek a legtöbb professzionális üzletben.

Metrikus foglalatfej sapka csavar méretei

A metrikus dugaszolófejű csavarok – más néven imbuszcsavarok vagy SHCS – az ISO 4762 (egyenértékű a DIN 912-vel), a geometriájukat szabályozó nemzetközi szabvány szerint vannak méretezve. A mérnökök és a vásárlók által hivatkozott legfontosabb méretek a fejátmérő, a fejmagasság, a foglalat (hatszögletű kulcs) mérete, a menetemelkedés és az ajánlott meghúzási nyomaték. Az összes alábbi érték a szabványos durvamenetes sorozatra vonatkozik.

A következetes kapcsolat az ISO 4762 szabványon megy keresztül: a fej átmérője névleges 1,5× a menet átmérője , és a fej magassága megegyezik a menet átmérőjével. Ez az arányosság egyszerűvé teszi a hézagfuratok és az ellenfurat méreteinek becslését, ha nem állnak rendelkezésre műszaki rajzok. A síkba süllyesztett SHCS ellenfuratátmérőjének meg kell egyeznie a fej átmérőjével, plusz 0,5 mm-rel M3–M6 esetén, és plusz 1,0 mm-rel M8 és a felett.

A tulajdonságosztály (szilárdsági fokozat) külön specifikáció. A legtöbb kereskedelmi forgalomban lévő metrikus dugaszolófejű csavar a 8.8-as osztályú (közepes szénacél, horganyzott) vagy a 12.9-es osztályú (ötvözött acél, fekete-oxid) besorolású, a 12.9-es osztály pedig nagyjából 50%-kal nagyobb próbaterhelés mint a 8.8 osztály azonos méretben. A precíziós gépekhez, félvezető berendezésekhez és szerkezeti csatlakozásokhoz, amelyeknél a rögzítőelemek maximális megbízhatósága szükséges, a 12.9 osztály a szabványos specifikáció.

Szénacél hatszögletű csavarok : minőségek, bevonatok és kiválasztás

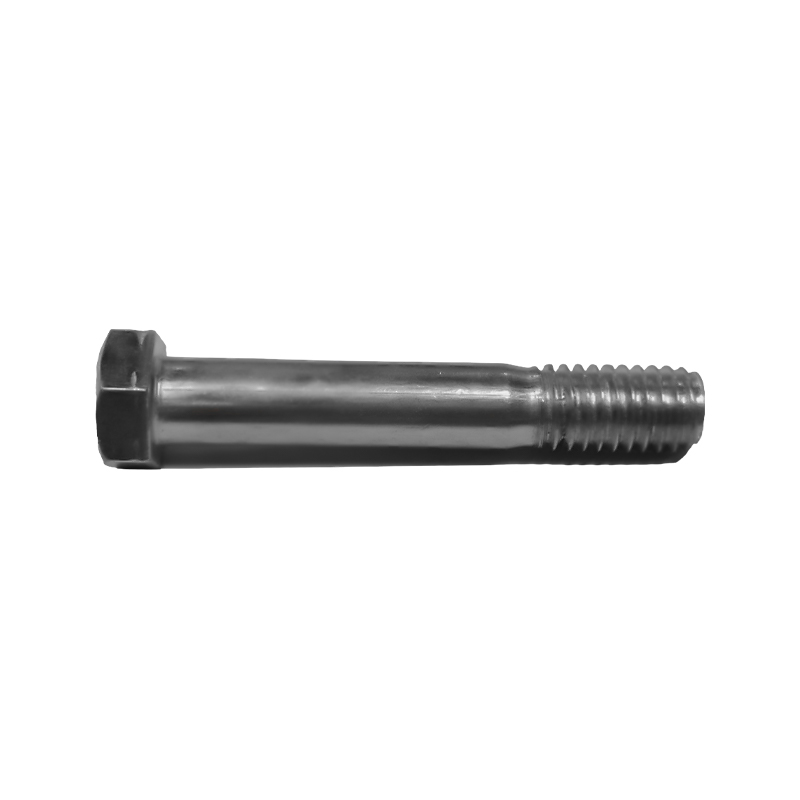

Szénacél hatlapfejű csavarok — a hatlapfejű csavarok és a villáskulccsal vagy dugókulccsal meghajtott hatlapfejű csavarok — a legszélesebb körben használt szerkezeti rögzítőelemek az építőiparban, a nehézgépekben, az autóiparban és az ipari berendezésekben. Dominanciájuk a szénacél magas szilárdság-költség arányának és a hatoldalas fej mechanikai előnyének a kombinációjából adódik, amely lényegesen nagyobb meghúzási nyomatékot tesz lehetővé, mint a Phillips vagy Torx hajtásformátumok.

Szénacél minőségek

A szénacél hatlapfejű csavarok mechanikai tulajdonságait minőségi jelölésük határozza meg, amely szabványonként változik:

• SAE 2. fokozat (alacsony széntartalmú acél): Minimális szakítószilárdság 510 MPa ¾ hüvelykig. Nem kritikus alkalmazásokban használják, mint például könnyű szerkezeti összeállítások, bútorok és általános hardverek. Nincs nyom a fejen.
• SAE 5. fokozat (közepes széntartalmú acél, edzett és edzett): Minimális szakítószilárdság 827 MPa. A szabványos minőség autóipari és általános mérnöki alkalmazásokhoz. Három radiális vonal azonosítja a csavarfejen.
• SAE 8. fokozat (közepes széntartalmú ötvözött acél): Minimális szakítószilárdság 1034 MPa. Nagy feszültségű csatlakozásokhoz, beleértve a felfüggesztés alkatrészeket, nehéz berendezéseket és dinamikus terhelés alatt működő karimás csatlakozásokat. Hat sugárirányú vonal azonosítja.
• ISO osztály 8.8 / 10.9 / 12.9 : A metrikus megfelelők, ISO 4014 (hatlapfejű csavar) vagy ISO 4017 (hatlapfejű csavar) szerint méretezve. A 10.9 osztály szakítószilárdság tekintetében nagyjából a SAE 8. fokozatnak felel meg; A 12.9 osztály meghaladja azt.

Felületi bevonatok és korrózióvédelem

A csupasz szénacél gyorsan korrodál kültéri, párás vagy kémiailag agresszív környezetben. A felületkezelés megválasztása ugyanolyan fontos, mint az alapanyag minősége a rögzítőelemek hosszú távú teljesítménye érdekében:

• Cink galvanizálás (átlátszó vagy sárga kromát): A leggyakoribb bevonat beltéri és könnyű kültéri használatra. 72–120 órás sópermetezési ellenállást biztosít az ASTM B117 szerint. Alacsony költség, széles körben elérhető, de nem megfelelő tengeri vagy vegyi környezetben.
• Tűzihorganyzás: Cinkbevonat, amelyet ~450°C-on olvadt cinkbe merítenek, vastag, kohászatilag kötött réteget hoznak létre. A sópermet ellenállása meghaladja 1000 óra . Szabvány szerkezeti acélhoz kültéri építésben; a vastagabb bevonat befolyásolhatja a menet illeszkedését, és túlméretes anyákat igényel.
• Dacromet / geomet (cink-alumínium pehelybevonat): Vékonyrétegű szervetlen bevonat 480-720 órás sópermetezési ellenállással. Nincs hidrogén ridegedés kockázata, ezért előnyben részesítik a nagy szilárdságú 10.9 és 12.9 fokozatú kötőelemeknél, ahol a galvanizálás által kiváltott ridegség aggodalomra ad okot.
• Fekete oxid: Minimális korrózióvédelem (minden jelentős védőréteghez olajos fedőréteg szükséges), elsősorban esztétikai és enyhe beltéri alkalmazásokhoz használják. Gyakori a gépekben található dugófejű csavarokon.

Hatlapfejű csavarok méretszabványai

A metrikus alkalmazásokhoz használt szénacél hatlapfejű csavarokat az ISO 4017 (teljes menetes) és az ISO 4014 (részmenetes) szabványok szabályozzák, amelyek meghatározzák a keresztirányú (AF) csavarkulcs méretét, a fej magasságát és a menet bekötési hosszát. Az AF csavarkulcs mérete a szabványos metrikus hatlapfejű csavarokhoz körülbelül a mintát követi 1,5× a menet átmérője — egy M10-es csavarhoz egy 17 mm-es csavarkulcs, az M12-hez 19 mm-es, az M16-oshoz pedig 24 mm-es kulcs szükséges, bár bizonyos nemzeti szabványokban és terméksorozatokban eltérések vannak. A tényleges AF-méretet a szállító méretadatlapjáról tanácsos ellenőrizni, amikor a szerszámhézagokat a szerelvények tervezésénél megadja.
